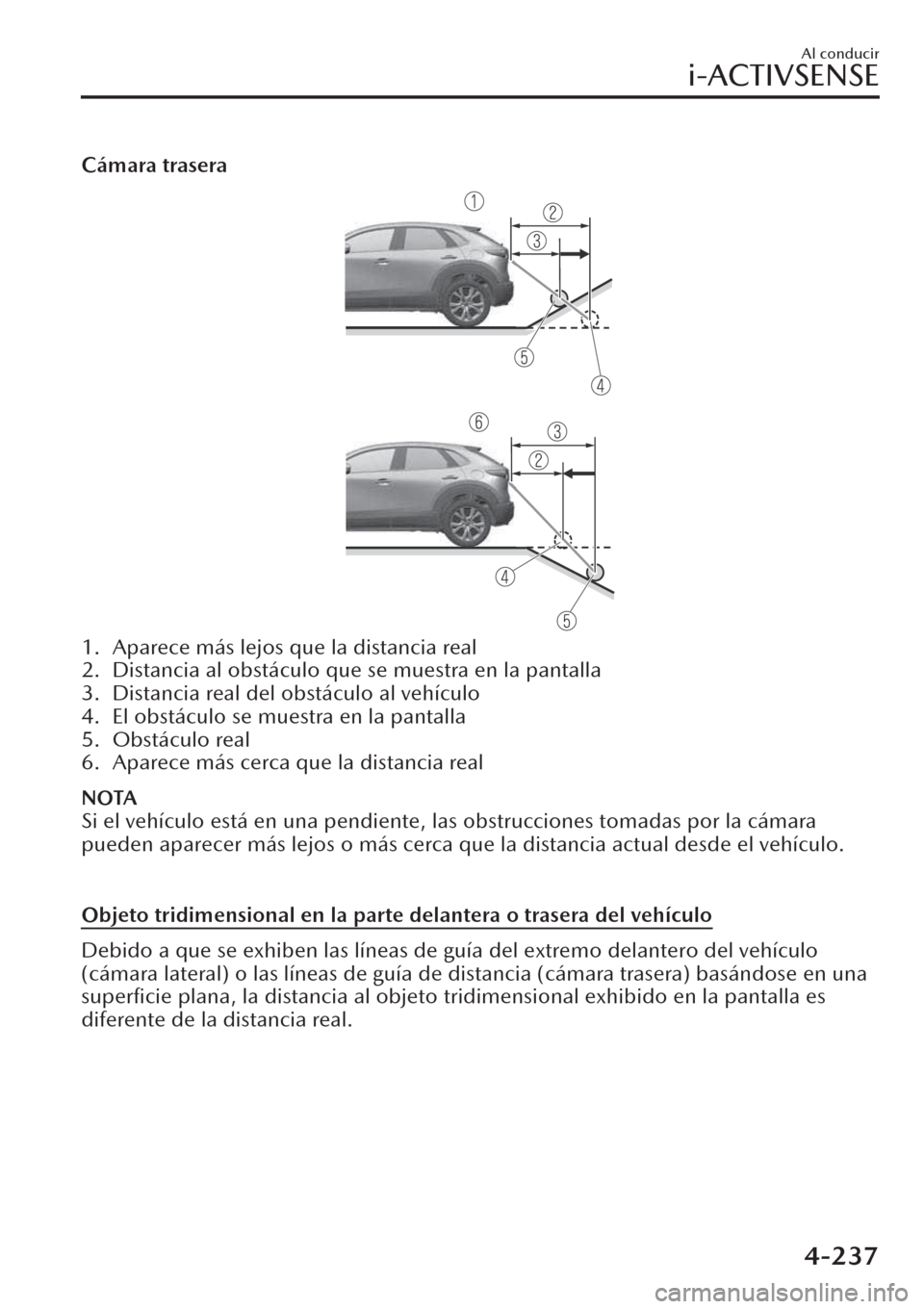

Cámara trasera
1. Aparece más lejos que la distancia real
2. Distancia al obstáculo que se muestra en la pantalla
3. Distancia real del obstáculo al vehículo
4. El obstáculo se muestra en la pantalla
5. Obstáculo real
6. Aparece más cerca que la distancia real
NOTA
Si el vehículo está en una pendiente, las obstrucciones tomadas por la cámara
pueden aparecer más lejos o más cerca que la distancia actual desde el vehículo.

Objeto tridimensional en la parte delantera o trasera del vehículo
Debido a que se exhiben las líneas de guía del extremo delantero del vehículo
(cámara lateral) o las líneas de guía de distancia (cámara trasera) basándose en una
superficie plana, la distancia al objeto tridimensional exhibido en la pantalla es
diferente de la distancia real.
Al conducir
i-ACTIVSENSE
4-237

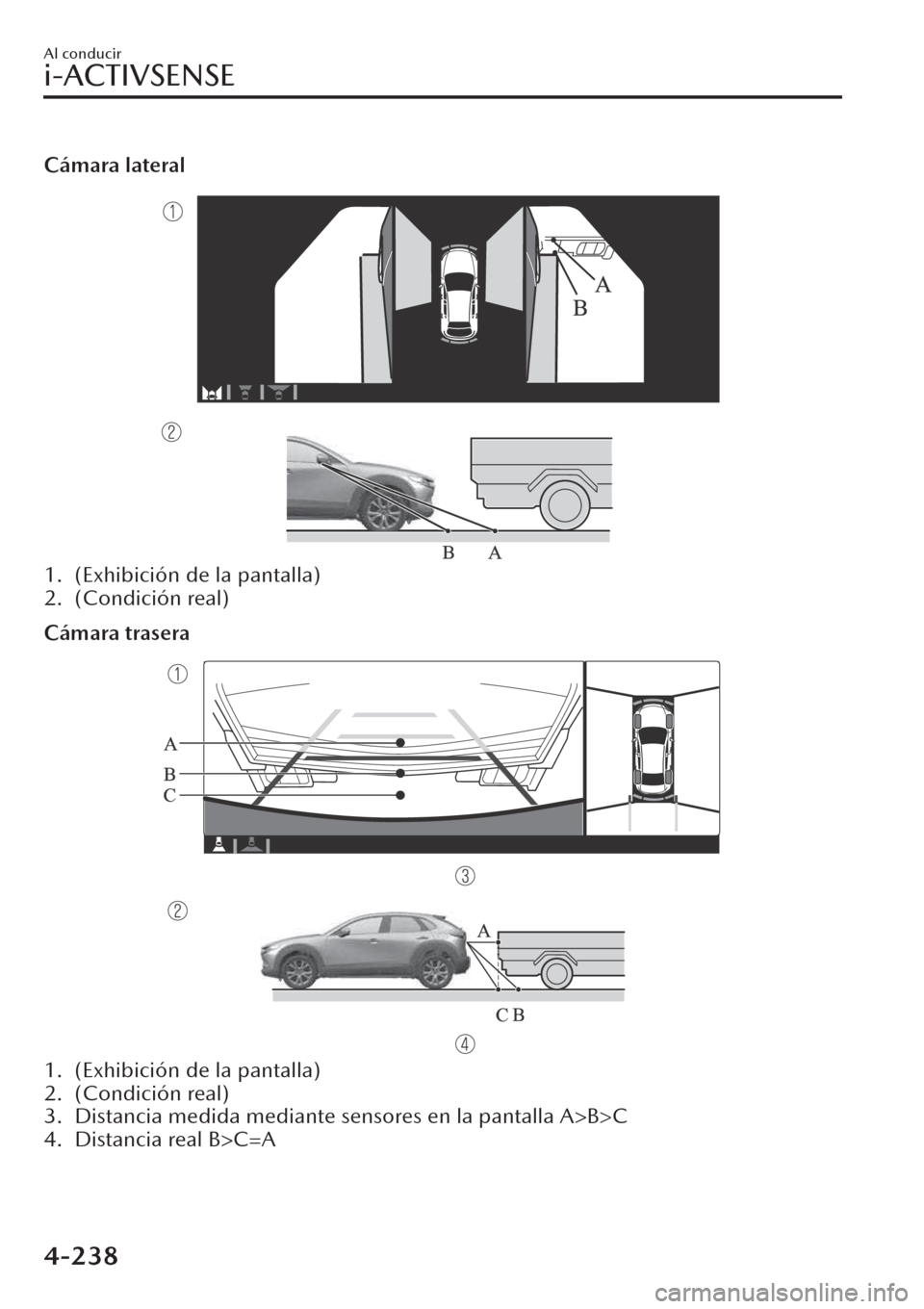

Cámara lateral
1. (Exhibición de la pantalla)
2. (Condición real)
Cámara trasera
1. (Exhibición de la pantalla)
2. (Condición real)
3. Distancia medida mediante sensores en la pantalla A>B>C
4. Distancia real B>C=A
Al conducir
i-ACTIVSENSE
4-238

▼Indicación de problema de sistema
Indicación de exhibición central Causa Medidas a tomar
Se muestra “Sin señal de cámara.”La unidad de control podría estar
dañada.Solicite la inspección de su
vehículo a un técnico ex-
perto (le recomendamos un
técnico autorizado Mazda). Pantalla negra y en blanco La cámara podría estar dañada.
Al conducir
i-ACTIVSENSE
4-239

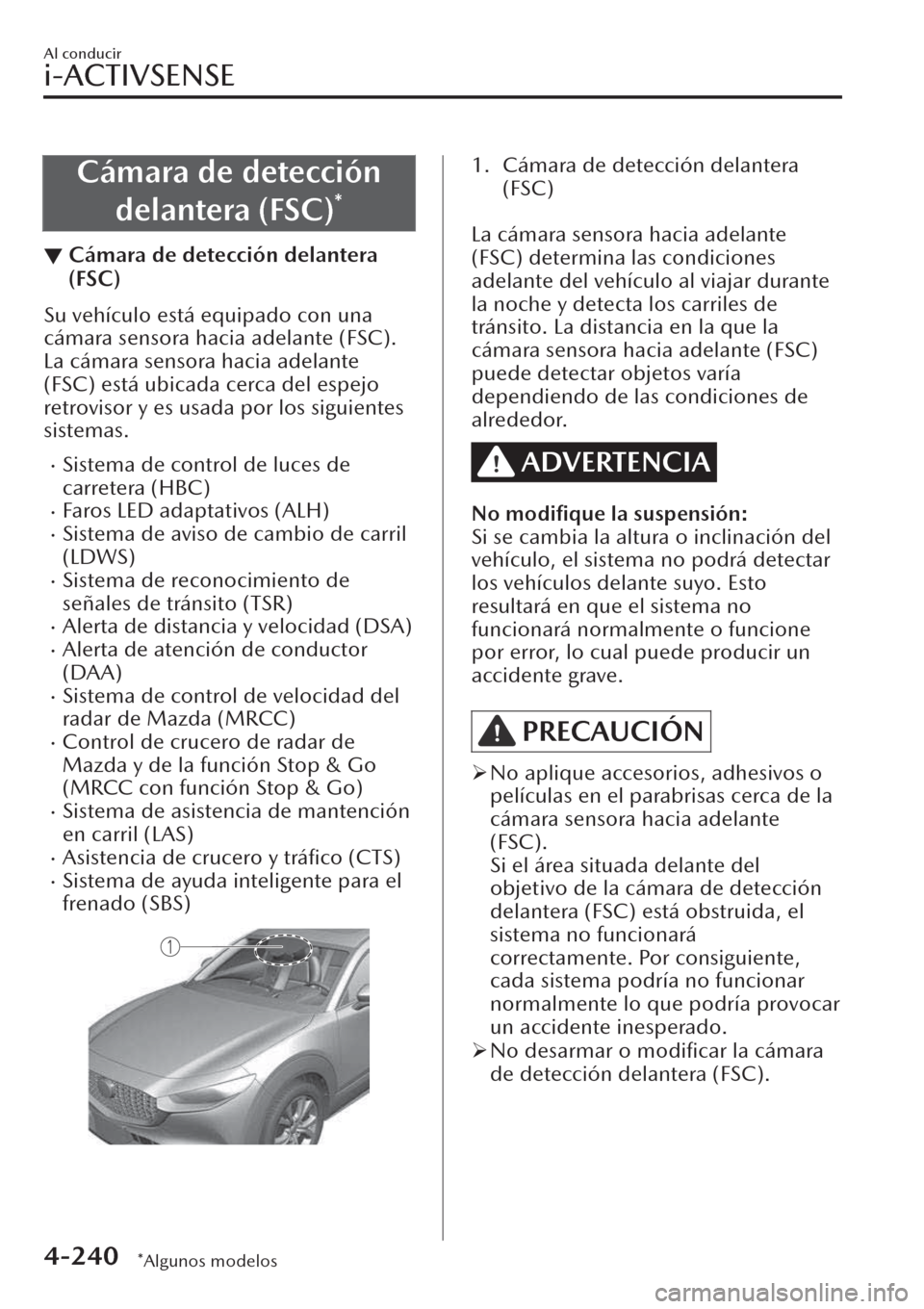

Cámara de detección
delantera (FSC)
*
▼Cámara de detección delantera
(FSC)
Su vehículo está equipado con una
cámara sensora hacia adelante (FSC).
La cámara sensora hacia adelante
(FSC) está ubicada cerca del espejo
retrovisor y es usada por los siguientes
sistemas.
xSistema de control de luces de
carretera (HBC)
xFaros LED adaptativos (ALH)xSistema de aviso de cambio de carril
(LDWS)
xSistema de reconocimiento de
señales de tránsito (TSR)
xAlerta de distancia y velocidad (DSA)xAlerta de atención de conductor
(DAA)
xSistema de control de velocidad del
radar de Mazda (MRCC)
xControl de crucero de radar de
Mazda y de la función Stop & Go
(MRCC con función Stop & Go)
xSistema de asistencia de mantención
en carril (LAS)
xAsistencia de crucero y tráfico (CTS)xSistema de ayuda inteligente para el
frenado (SBS)
1. Cámara de detección delantera
(FSC)

La cámara sensora hacia adelante
(FSC) determina las condiciones
adelante del vehículo al viajar durante
la noche y detecta los carriles de
tránsito. La distancia en la que la
cámara sensora hacia adelante (FSC)
puede detectar objetos varía
dependiendo de las condiciones de
alrededor.
ADVERTENCIA
No modifique la suspensión:
Si se cambia la altura o inclinación del
vehículo, el sistema no podrá detectar
los vehículos delante suyo. Esto
resultará en que el sistema no
funcionará normalmente o funcione
por error, lo cual puede producir un
accidente grave.
PRECAUCIÓN
¾No aplique accesorios, adhesivos o
películas en el parabrisas cerca de la
cámara sensora hacia adelante
(FSC).
Si el área situada delante del
objetivo de la cámara de detección
delantera (FSC) está obstruida, el
sistema no funcionará
correctamente. Por consiguiente,
cada sistema podría no funcionar
normalmente lo que podría provocar
un accidente inesperado.
¾No desarmar o modificar la cámara
de detección delantera (FSC).
Al conducir
i-ACTIVSENSE
4-240*Algunos modelos

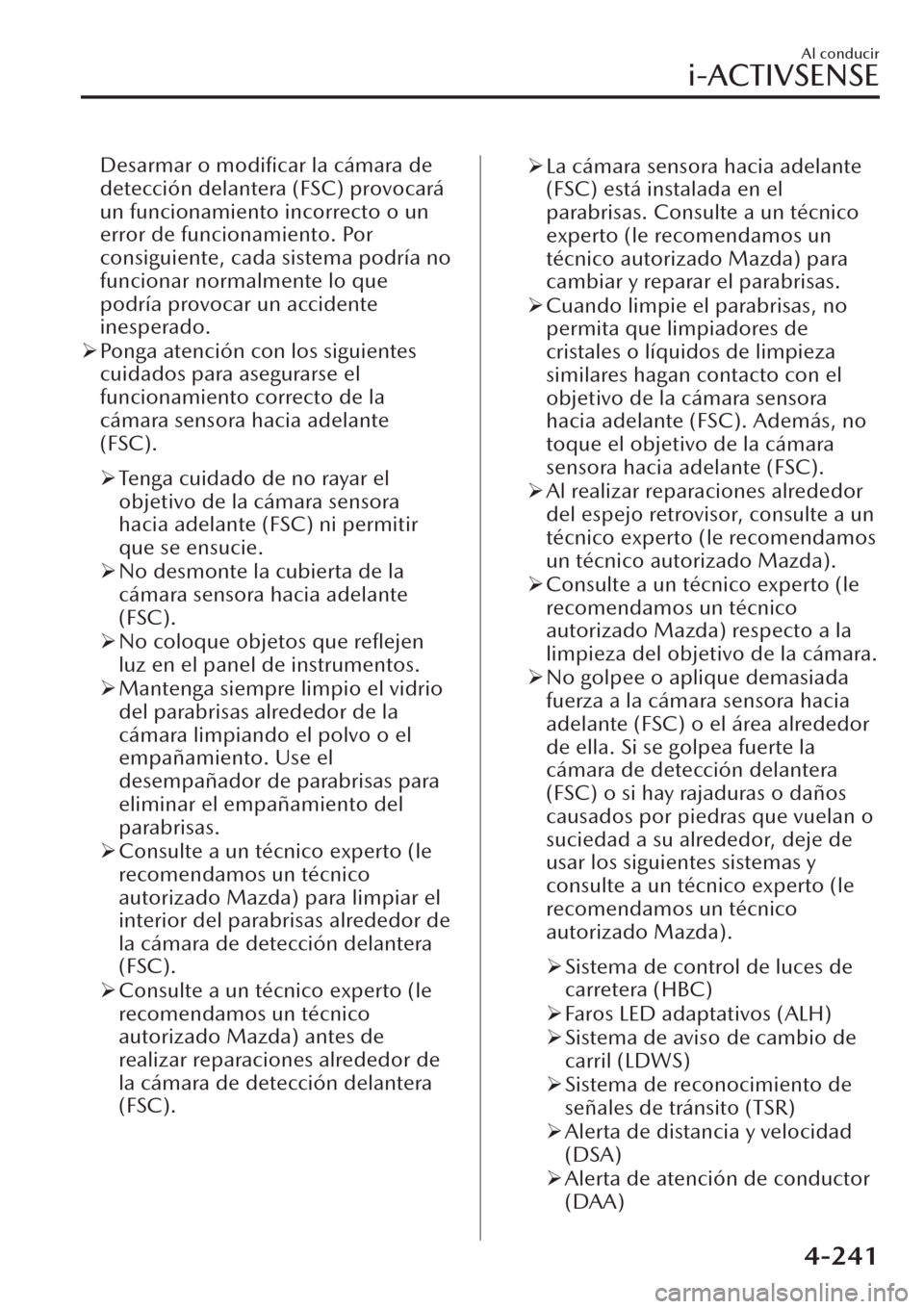

Desarmar o modificar la cámara de
detección delantera (FSC) provocará
un funcionamiento incorrecto o un
error de funcionamiento. Por
consiguiente, cada sistema podría no
funcionar normalmente lo que
podría provocar un accidente
inesperado.
¾Ponga atención con los siguientes
cuidados para asegurarse el
funcionamiento correcto de la
cámara sensora hacia adelante
(FSC).
¾Tenga cuidado de no rayar el
objetivo de la cámara sensora
hacia adelante (FSC) ni permitir
que se ensucie.
¾No desmonte la cubierta de la
cámara sensora hacia adelante
(FSC).
¾No coloque objetos que reflejen
luz en el panel de instrumentos.
¾Mantenga siempre limpio el vidrio
del parabrisas alrededor de la
cámara limpiando el polvo o el
empañamiento. Use el
desempañador de parabrisas para
eliminar el empañamiento del
parabrisas.
¾Consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda) para limpiar el
interior del parabrisas alrededor de
la cámara de detección delantera
(FSC).
¾Consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda) antes de
realizar reparaciones alrededor de
la cámara de detección delantera
(FSC).¾La cámara sensora hacia adelante
(FSC) está instalada en el
parabrisas. Consulte a un técnico
experto (le recomendamos un
técnico autorizado Mazda) para
cambiar y reparar el parabrisas.
¾Cuando limpie el parabrisas, no
permita que limpiadores de
cristales o líquidos de limpieza
similares hagan contacto con el
objetivo de la cámara sensora
hacia adelante (FSC). Además, no
toque el objetivo de la cámara
sensora hacia adelante (FSC).
¾Al realizar reparaciones alrededor
del espejo retrovisor, consulte a un
técnico experto (le recomendamos
un técnico autorizado Mazda).
¾Consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda) respecto a la
limpieza del objetivo de la cámara.
¾No golpee o aplique demasiada
fuerza a la cámara sensora hacia
adelante (FSC) o el área alrededor
de ella. Si se golpea fuerte la
cámara de detección delantera
(FSC) o si hay rajaduras o daños
causados por piedras que vuelan o
suciedad a su alrededor, deje de
usar los siguientes sistemas y
consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda).
¾Sistema de control de luces de
carretera (HBC)
¾Faros LED adaptativos (ALH)
¾Sistema de aviso de cambio de
carril (LDWS)
¾Sistema de reconocimiento de
señales de tránsito (TSR)
¾Alerta de distancia y velocidad
(DSA)
¾Alerta de atención de conductor
(DAA)
Al conducir
i-ACTIVSENSE
4-241

¾Sistema de control de velocidad
del radar de Mazda (MRCC)
¾Control de crucero de radar de
Mazda y de la función Stop & Go
(MRCC con función Stop & Go)
¾Sistema de asistencia de
mantención en carril (LAS)
¾Asistencia de crucero y tráfico
(CTS)
¾Sistema de ayuda inteligente
para el frenado (SBS)
¾La dirección en que se apunta la
cámara sensora hacia adelante
(FSC) ha sido ajustada con
precisión. No cambie la posición
de instalación de la cámara
sensora hacia adelante (FSC) ni la
desmonte. De lo contrario, podría
resultar en daños o
malfuncionamientos.
¾Use siempre neumáticos para todas
las ruedas que sean del tamaño
especificado, y el mismo fabricante,
marca y diseño. Además, no use
neumáticos con patrones de
desgaste diferentes en el mismo
vehículo ya que el sistema podría no
funcionar normalmente.
¾La cámara de detección delantera
(FSC) incluye una función para
detectar un parabrisas sucio e
informar al conductor; sin embargo,
dependiendo de las condiciones,
podría no detectar bolsas de
compras, hielo o nieve en el
parabrisas. En esos casos, el sistema
no podría determinar precisamente
un vehículo delante de Ud. y podría
no funcionar normalmente.
Conduzca siempre cuidadosamente
y preste atención al camino por
delante.NOTA
xEn los siguientes casos, la cámara de
detección delantera (FSC) no podrá
detectar objetos correctamente, y
cada sistema será incapaz de
funcionar normalmente.
xLa altura del vehículo delante del
suyo es baja.
xConduce su vehículo a la misma
velocidad que el vehículo delante
del suyo.
xLos faros no están encendido
durante la noche o cuando
conduce por un túnel.
xEn los siguientes casos, la cámara de
detección delantera (FSC) podría no
detectar objetos correctamente.
xBajo condiciones de mal tiempo
como lluvia, niebla y nieve.
xSe usa el lavador o no se usan los
limpiaparabrisas cuando está
lloviendo.
xHielo, niebla, nieve, helada, lluvia,
suciedad o materias extrañas como
una bolsa de plástico pegada al
parabrisas.
xCamiones con plataformas de
carga bajas y vehículos con perfiles
extremadamente bajos o altos.
xAl conducir próximo a paredes sin
un patrón (incluyendo cercas y
paredes con rayas longitudinales).
xLas luces traseras del vehículo
situado delante del suyo están
apagadas.
xHay un vehículo fuera del rango de
iluminación de los faros.
xEl vehículo está dando una curva
cerrada, o al ascender o descender
una pendiente pronunciada.
xAl entrar o salir de un túnel.xSe carga equipaje pesado que
hace que el vehículo se incline.
Al conducir
i-ACTIVSENSE
4-242

xSe ilumina con una luz fuerte la
parte delantera del vehículo (luz
trasera o luz de carretera de los
vehículos que se acercan).
xHay muchos emisores de luz en el
vehículo delante del suyo.
xCuando el vehículo situado
delante del suyo no está equipado
con luces traseras o las luces
traseras se apagan durante la
noche.
xSe carga equipaje o carga grande
en rieles instalados en el techo,
cubriendo la cámara de detección
delantera (FSC).
xGases de escape del vehículo
enfrente, arena, nieve y vapor de
agua saliendo de pozos y rejillas, y
agua que salpica.
xAl remolcar un vehículo en
malfuncionamiento.
xSe conduce el vehículo con
neumáticos que tienen un
desgaste significativamente
diferente.
xEl vehículo se conduce en bajadas
o caminos con pozos.
xHay charcos de agua en el camino.xLos alrededores están oscuros
como durante la noche, tarde o
mañana temprana, o en un túnel o
estacionamiento interior.
xEl brillo de la iluminación de los
faros se reduce o la iluminación de
los faros está reducida debido a la
suciedad o una desviación del eje
óptico.
xEl objeto entra en el punto ciego
de la cámara de detección
delantera (FSC).
xUna persona u objeto salta hacia el
camino desde el costado o se
corta por delante suyo.
xCambia de carril y se acerca a un
vehículo situado delante del suyo.
xAl conducir extremadamente cerca
del objeto.
xCadenas para nieve o neumático
de repuesto temporario instalados.
xEl vehículo delante del suyo tiene
una forma especial. Por ejemplo,
un vehículo que remolca una casa
rodante o un barco, o un
transporte de vehículos
transportando un vehículo con el
frente hacia atrás.
xSi la cámara de detección delantera
(FSC) no puede funcionar
normalmente debido a lluvia,
contraluz o niebla, el
funcionamiento del sistema
relacionado con la cámara de
detección delantera (FSC) se detiene
temporalmente y se encienden las
siguientes luces de advertencia. Sin
embargo, esto no indica ningún
malfuncionamiento.
xIndicación de advertencia / luz de
aviso (ámbar) del sistema de
control de luces de carretera
(HBC)
xIndicación de advertencia / luz de
aviso (ámbar) de faros LED
adaptativos (ALH)
xIndicación de advertencia / luz de
aviso del sistema i-ACTIVSENSE
xSi la cámara de detección delantera
(FSC) no puede funcionar
normalmente debido a altas
temperaturas, el funcionamiento del
sistema relacionado con la cámara
de detección delantera (FSC) se
detiene temporalmente y se
encienden las siguientes luces de
advertencia. Sin embargo, esto no
indica ningún malfuncionamiento.
Enfríe el área alrededor de la cámara
de detección delantera (FSC), por
ejemplo, encendiendo el
acondicionador de aire.
Al conducir
i-ACTIVSENSE
4-243

xIndicación de advertencia / luz de
aviso (ámbar) del sistema de
control de luces de carretera
(HBC)
xIndicación de advertencia / luz de
aviso (ámbar) de faros LED
adaptativos (ALH)
xIndicación de advertencia / luz de
aviso del sistema i-ACTIVSENSE
xSi la cámara de detección delantera
(FSC) detecta que el parabrisas está
sucio o empañando, el
funcionamiento del sistema
relacionado con la cámara de
detección delantera (FSC) se detiene
temporalmente y se encienden las
siguientes luces de advertencia. Sin
embargo, esto no indica ningún
problema. Limpie la suciedad del
parabrisas o pulse el interruptor del
desempañador y desempañe el
parabrisas.
xIndicación de advertencia / luz de
aviso (ámbar) del sistema de
control de luces de carretera
(HBC)
xIndicación de advertencia / luz de
aviso (ámbar) de faros LED
adaptativos (ALH)
xIndicación de advertencia / luz de
aviso del sistema i-ACTIVSENSE
xSi se pueden verificar rajaduras o
daños causados por piedras o
similares en el parabrisas, haga
cambiar el parabrisas siempre.
Consulte a un técnico experto (le
recomendamos un técnico
autorizado de Mazda) para realizar
la sustitución.
xLa cámara de detección delantera
(FSC) reconoce a los peatones
cuando se cumplen todas las
siguientes condiciones:
xLa altura de un peatón es
aproximadamente de 1 a 2
metros.
xSe puede determinar una figura
como la cabeza, ambos hombros,
o las piernas.
xEn los siguientes casos, la cámara de
detección delantera (FSC) podría no
detectar objetos correctamente:
xVarios peatones caminando, o un
grupo de personas.
xUn peatón está cerca de un objeto
separado.
xUn peatón está agachado,
acostado o agazapado.
xUn peatón salta repentinamente a
la calzada delante del vehículo.
xUn peatón abre un paraguas, o
lleva un equipaje o artículos
grandes.
xUn peatón está en un lugar oscuro,
como durante la noche, o queda
camuflado con el fondo ya que usa
colores similares a los del fondo.
Al conducir
i-ACTIVSENSE
4-244

Sensor de radar
delantero
*
▼Sensor de radar delantero
Su vehículo está equipado con un
sensor de radar delantero.
Los siguientes sistemas también usan el
sensor de radar delantero.
xAlerta de distancia y velocidad (DSA)xSistema de control de velocidad del
radar de Mazda (MRCC)
xControl de crucero de radar de
Mazda y de la función Stop & Go
(MRCC con función Stop & Go)
xAsistencia de crucero y
tráfico (CTS)xSistema de ayuda inteligente para el
frenado (SBS)
El sensor de radar delantero funciona
detectando las ondas de radio
enviadas por el radar al ser reflejadas
por un vehículo adelante del suyo o
una obstrucción.
El sensor de radar delantero está
montado detrás del emblema
delantero.
1. Sensor de radar delantero

Si se exhibe el mensaje "Sist.
seguridad y asist. conduc.
temporalmente deshabilitados. Radar
delantero oscurecido. Conduc. segura"
en la exhibición de multinformación
del grupo de instrumentos, limpie el
área alrededor del sensor de radar
delantero.
PRECAUCIÓN
Ponga atención con las siguientes
precauciones para asegurarse el
funcionamiento correcto de cada
sistema.
¾No pegue adhesivos (incluyendo
adhesivos transparentes) en la
superficie de la rejilla del radiador y
el emblema delantero cerca o
alrededor del sensor de radar
delantero, y no cambie la rejilla del
radiador ni el emblema delantero
por ningún producto que no sea un
producto original diseñado para ser
usado con el sensor de radar
delantero.
¾El sensor de radar delantero incluye
una función para detectar suciedad
en la superficie delantera del sensor
de radar e informar al conductor, sin
embargo, dependiendo de las
condiciones podría requerir tiempo
para detectar o podría no detectar
bolsas de compras plásticas, hielo o
nieve. Si ocurre eso, el sistema
podría no funcionar correctamente,
por lo tanto mantenga siempre el
sensor de radar delantero limpio.
¾No instale un protector de rejilla.
¾Si la parte delantera del vehículo ha
sido dañado en un accidente, se
podría haber movido la posición del
sensor de radar delantero. Detenga
el sistema inmediatamente y siempre
haga inspeccionar el vehículo por un
técnico experto (le recomendamos
un técnico autorizado Mazda).
Al conducir
i-ACTIVSENSE
*Algunos modelos4-245

¾No use el paragolpes delantero para
empujar otros vehículos u
obstrucciones como al salir de un
lugar de estacionamiento. De lo
contrario, el sensor de radar
delantero se podría golpear y variar
su posición.
¾No desmonte, no desarme ni
modifique el sensor de radar
delantero.
¾Por reparaciones, cambios o trabajos
de pintura alrededor del sensor de
radar delantero, consulte a un
técnico experto (le recomendamos
un técnico autorizado Mazda).
¾No modifique la suspensión. Si se
modifican las suspensiones, la altura
del vehículo podría cambiar y el
sensor de radar delantero podría no
detectar correctamente un vehículo
u obstrucción delante de Ud.
NOTA
xBajo las siguientes condiciones, el
sensor de radar delantero podría no
detectar vehículos delante de su
vehículo u obstrucciones
correctamente y el sistema podría no
funcionar normalmente.
xLa superficie trasera de un vehículo
delante del suyo podría no reflejar
efectivamente las ondas de radio
reflejadas, como ser un tráiler
descargado o un vehículo con una
plataforma de carga cubierta por
una lona, vehículos con compuerta
trasera de plástico duro y vehículos
de forma redondeada.
xVehículos delante del suyo de poca
altura y por lo tanto menos área de
reflexión de las ondas de radio.
xLa visibilidad se reduce debido a
que el vehículo delante del suyo
levanta agua, nieve o arena con sus
neumáticos y hacia su parabrisas.
xEl compartimento para equipajes
está cargado con objetos pesados
o los asientos traseros están
ocupados.
xEl hielo, la nieve o la suciedad
están la superficie delantera del
emblema delantero.
xDurante tiempo inclemente como
cuando llueve, cae nieve o hay
tormentas de arena.
xCuando conduzca cerca de
instalaciones u objetos que emiten
ondas de radio fuertes.
xBajo las siguientes condiciones, el
sensor de radar delantero podría no
detectar los vehículos u obstáculos
situados delante de su vehículo.
xEl comienzo y
final de una curva.xCaminos con curvas continuas.xCaminos angostos debido a
trabajos de reparación o sendas
cerradas.
xEl vehículo delante del suyo entra
en la zona ciega del sensor de
radar.
xEl vehículo delante del suyo está
funcionando anormalmente
debido a un accidente o vehículo
dañado.
xCaminos con subidas y bajadas
repetidas
xCaminos en mal estado o no
pavimentados.
xLa distancia entres su vehículo y el
vehículo delante del suyo es muy
poca.
xUn vehículo se acerca
repentinamente como al entrar en
su carril.
Al conducir
i-ACTIVSENSE
4-246
